Carrières volumes, suivi d'exploitation et réaménagement par drone
Pour les exploitants de carrières, de sablières et de gravières : je mesure par drone les volumes des stocks, le volume extrait entre deux levés, les pentes des pistes, le fond des plans d'eau et l'avancement du réaménagement, au rythme que vous fixez.
Pourquoi lever une carrière par drone ?

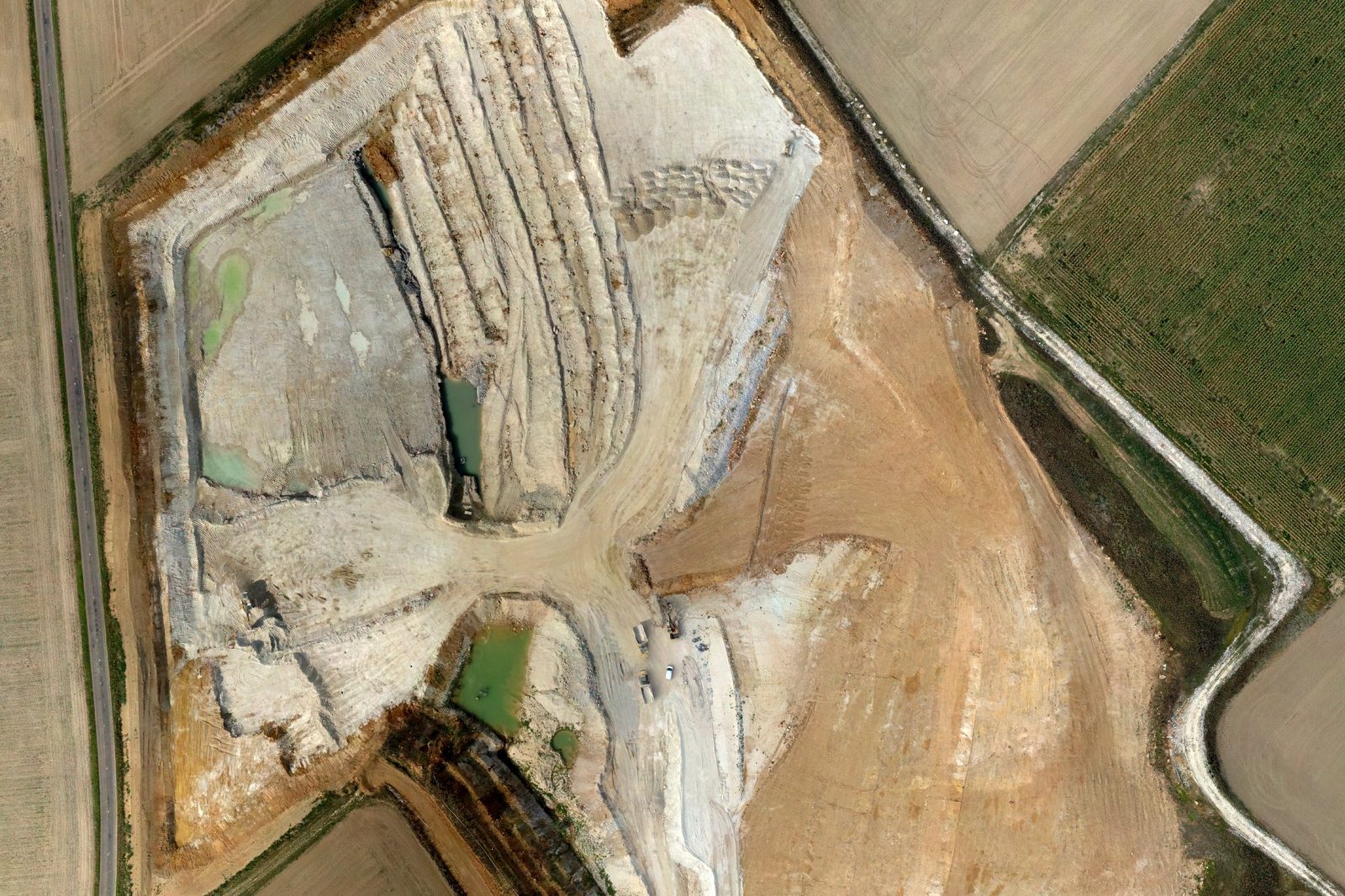

Un vol couvre toute l'exploitation, stocks, fronts, pistes et plans d'eau compris, et mesure des millions de points. Chaque volume suit la forme réelle du terrain, au lieu d'extrapoler entre quelques profils.
Le drone RTK et les points de contrôle mesurés au GPS RTK sur trépied calent chaque levé à quelques centimètres près. Deux levés successifs se superposent : leur écart donne le volume extrait, remblayé ou déplacé sur la période.
Vous retrouvez chaque levé dans un espace en ligne privé, sans logiciel à installer. Votre géomètre, ou un géomètre partenaire, vise les plans et les données.
Ce que je mesure, du stock au réaménagement
- Inventaire des stocksvolume et tonnage de chaque tas à la date du levé, pour l'inventaire de fin d'exercice ou un contrôle en cours d'année
- Suivi d'exploitationvolume extrait entre deux levés, avancée des fronts et du fond de fouille
- Pentes des pistespente en long, profil par profil, et tronçons au-delà du seuil que vous fixez
- Bathymétrieprofondeur et volume des plans d'eau, raccordés au terrain des berges
- Réaménagementsurfaces remises en état, berges, îlots et hauts-fonds, levé après levé
- Garanties financièressurfaces du dossier (S1, S2, remise en état, berges) tracées et mesurées sur le levé
Sur des carrières réelles, en démonstration
Chaque exemple vient d'un levé réel, anonymisé : aucune coordonnée, aucun nom de lieu, altitudes relatives. Sur l'accueil, les démonstrations interactives vous laissent mesurer vous-même.

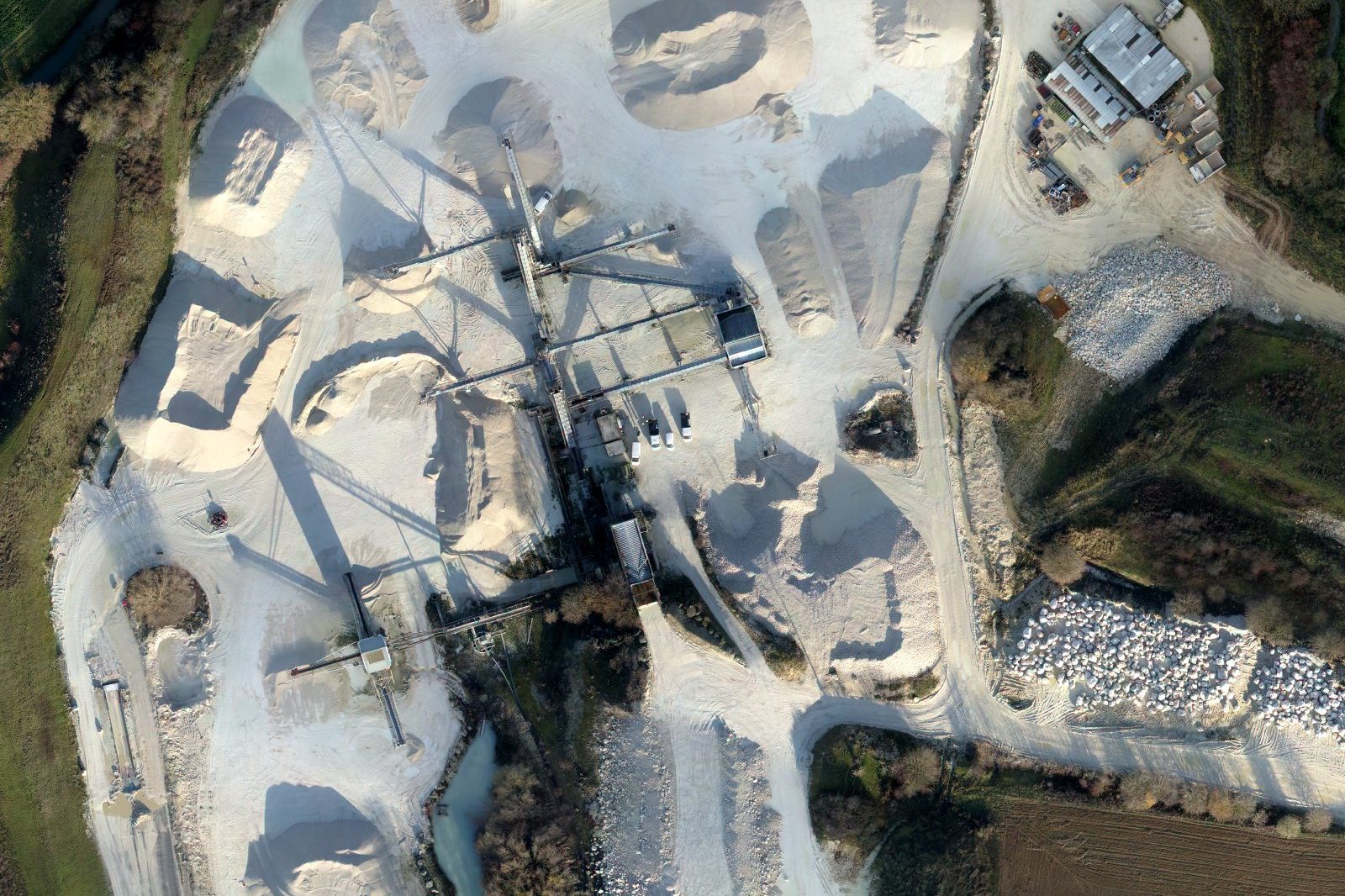

L'inventaire des stocks
- Stocks cubés
- 20
- Produits
- 9
- Volume total
- 36 415 m³
- Tonnage
- 57 925 t
Je contoure chaque tas sur le levé et je le cube sur le modèle de relief. Avec la densité de chaque produit, que vous me donnez, le volume devient un tonnage, tas par tas et au total.
Vous recevez le tableau des stocks en PDF et en CSV, une fiche par tas et une carte d'ensemble.
Les pentes des pistes

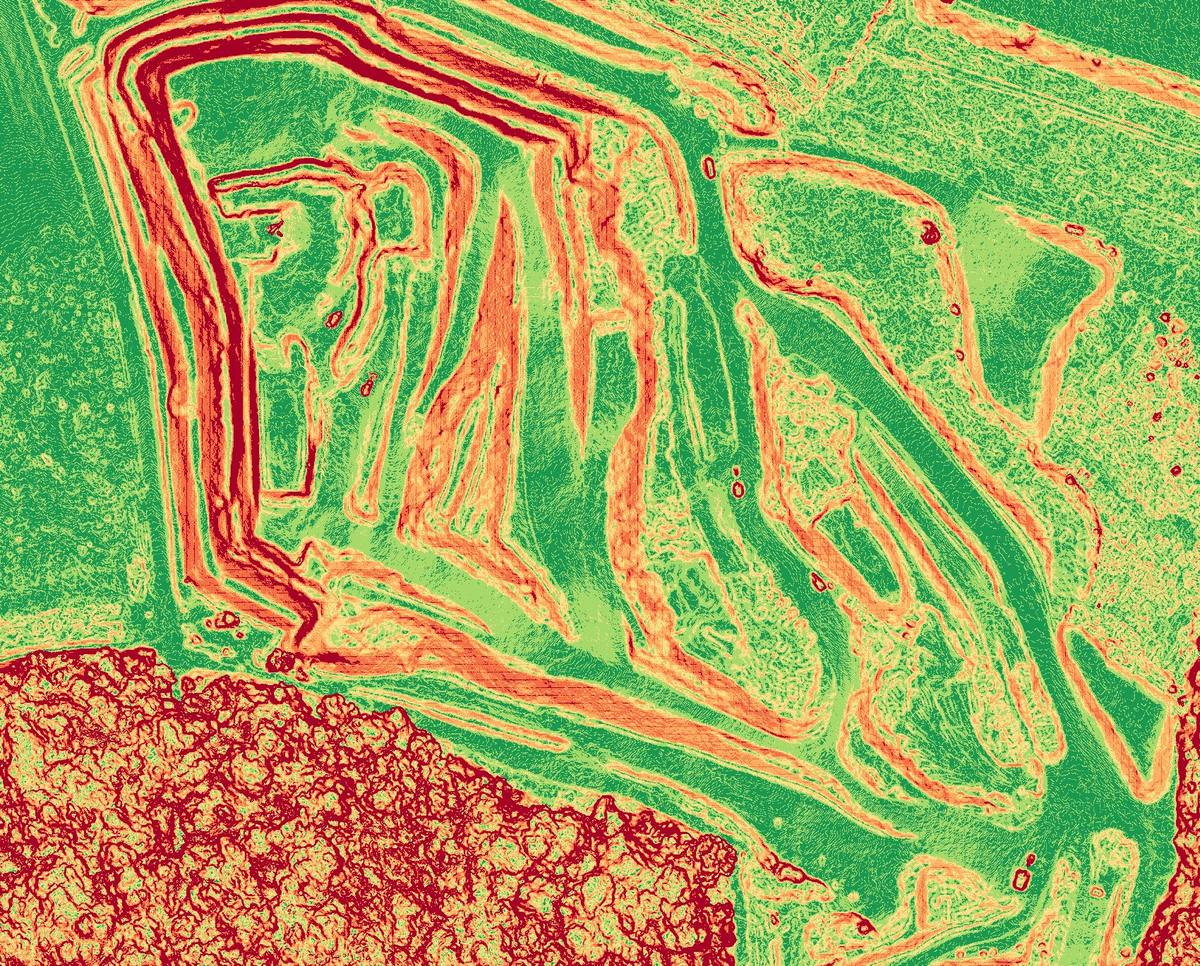

La carte des pentes montre fronts, talus, gradins et pistes sur toute la carrière. Pour les pistes, je mesure la pente en long, profil par profil, et je repère les tronçons qui dépassent le seuil que vous fixez.
Dans l'espace en ligne, vous tracez vous-même un profil entre deux points pour lire les altitudes et les pentes.
Le fond des plans d'eau

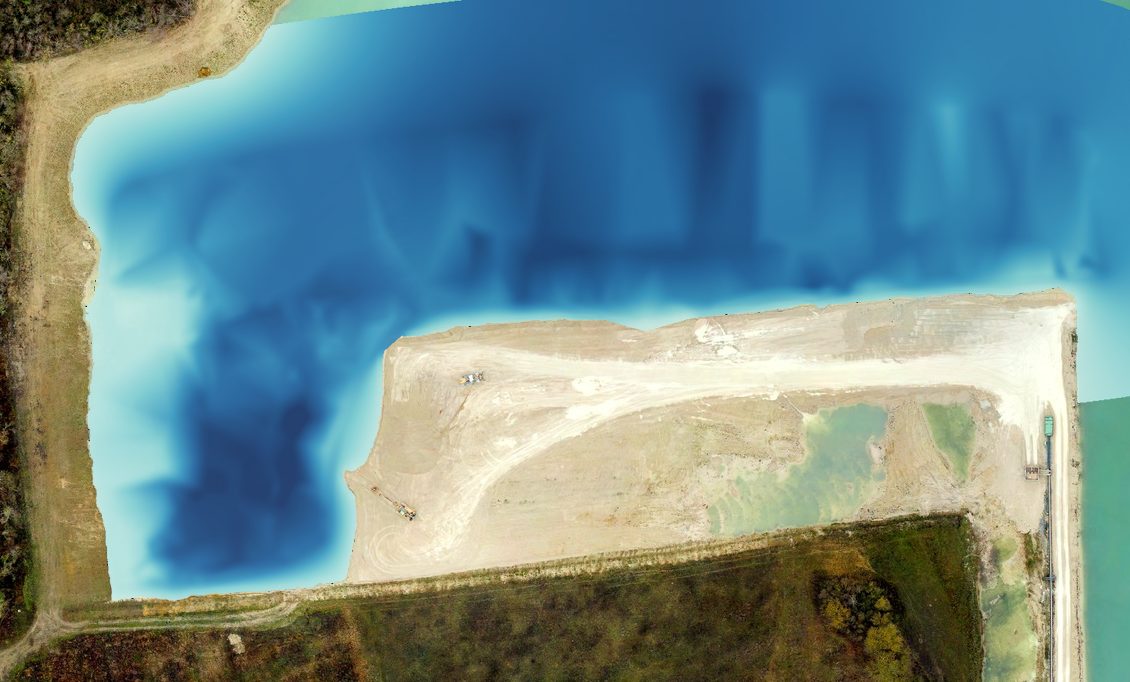

Des sondes relevées sur l'eau, calées sur le levé drone, donnent le fond modélisé, ses isobathes et le volume d'eau. Le fond se raccorde au terrain des berges mesuré par le drone : un seul modèle, hors d'eau et sous l'eau.
Vous suivez l'extraction en eau et préparez le profil des berges à réaménager.
Le réaménagement et les garanties financières

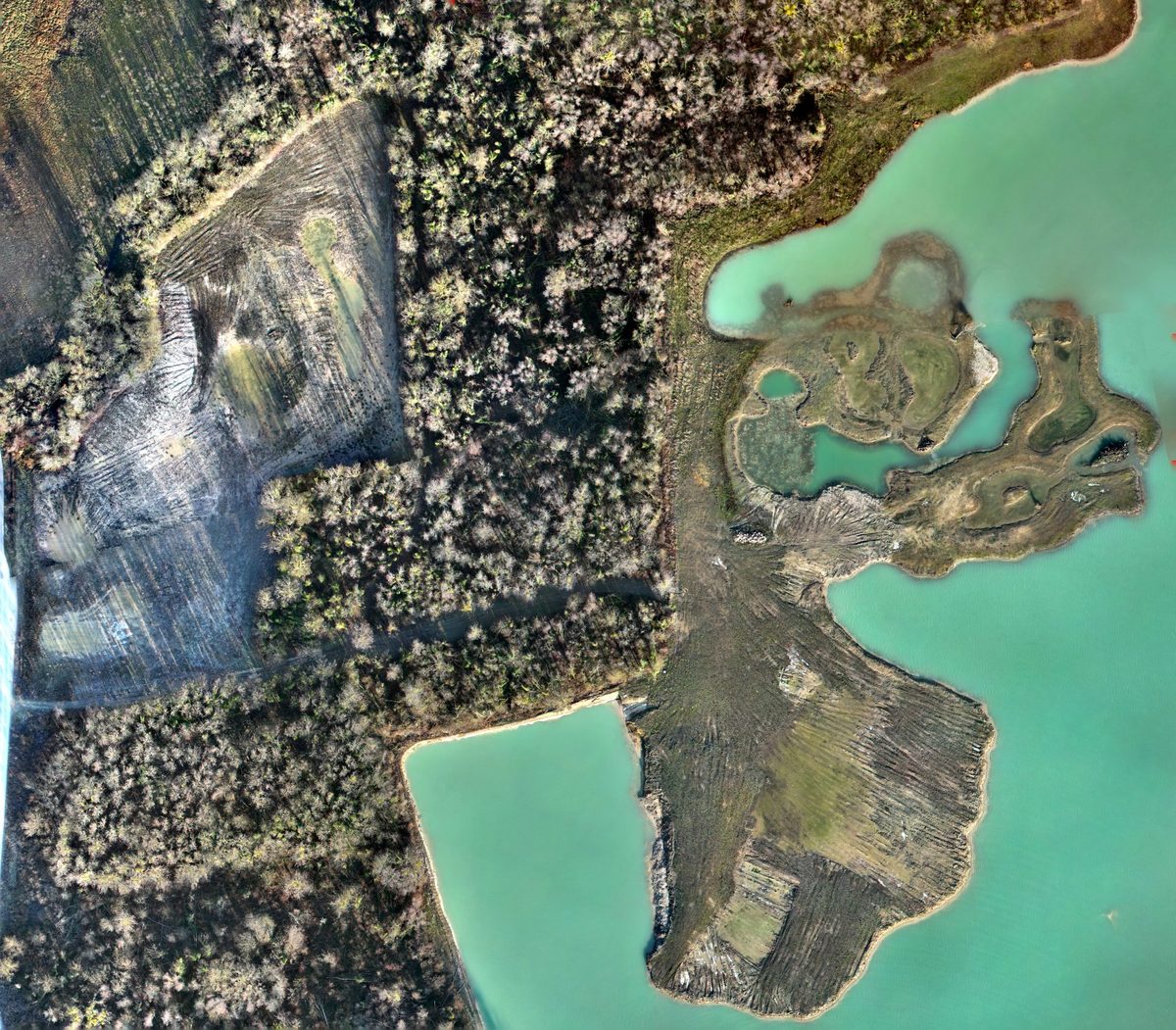

Je reporte le plan de remise en état sur l'orthophotographie du levé : vous voyez si les travaux suivent le plan, et où en sont les surfaces exploitées, remises en état et à garantir.
Je trace et mesure les surfaces de votre dossier de garanties financières (S1, S2, remise en état, berges), avec le cadastre, sur une cartographie du format A0 au A4. Votre géomètre, ou un géomètre partenaire, la vise.
Un levé au rythme que vous fixez
Tous les mois pour suivre la production, tous les trimestres pour caler les stocks, une fois par an pour l'inventaire de fin d'exercice : vous choisissez la fréquence, je planifie les vols.
Chaque levé reste dans votre espace en ligne et se compare aux précédents : volume extrait, avancée des fronts, progression du réaménagement.
Je vole en général entre 50 et 120 m au-dessus du terrain, avec un DJI Mavic 3E (capteur 4/3 de 20 millions de pixels). Plus le drone vole bas, plus l'image est fine, mais plus le vol demande de photos et de temps : je choisis la hauteur selon la mesure demandée et la surface à couvrir.
: m
- Taille d'un pixel au sol
- cm
- Surface d'une photo
- ha
- Emprise d'une photo
- m
- Pixels au m²
Mavic 3E selon DJI : taille du pixel au sol = hauteur ÷ 36,5, en cm ; photo de 5 280 × 3 956 pixels.
Des volumes à jour, dans vos outils
Un espace en ligne pour la carrière
Carte, mesures, volumes des stocks, comparaison entre deux levés : vous consultez tout dans le navigateur, sans logiciel à installer, sur un espace privé protégé par un code d'accès. Direction, chef de carrière et bureau d'études voient les mêmes chiffres.
Rapports et cartographie
Tableau des stocks et fiche par tas, volumes extraits entre deux levés, cartographie du réaménagement et des garanties financières : en PDF, et en CSV pour vos tableaux. Votre géomètre, ou un géomètre partenaire, vise les plans et les données.
Les fichiers de vos logiciels
Orthophotographie et modèle de terrain en GeoTIFF, nuage de points LAS, LAZ ou E57, courbes de niveau et contours en DXF et SIG : dans le système de coordonnées de la carrière.
Questions fréquentes
Comment se calcule le volume d'un stock par drone ?
Je contoure le tas sur le levé, puis je calcule le volume entre sa surface, mesurée par le drone, et le terrain sous le tas, reconstitué à partir de son pourtour. Avec la densité de chaque produit, que vous me donnez, j'en déduis le tonnage.
À quelle fréquence faire lever une carrière ?
Au rythme que vous fixez : tous les mois pour suivre la production, tous les trimestres pour caler les stocks, une fois par an pour l'inventaire. Chaque levé se compare aux précédents dans votre espace en ligne.
Quelle est la précision des volumes par drone ?
Le drone RTK et les points de contrôle mesurés au GPS RTK sur trépied calent le modèle à quelques centimètres près. Le calcul porte sur des millions de points, ce qui compte sur des tas irréguliers. Je retire la végétation haute et les engins du modèle de terrain avant le calcul.
Pouvez-vous mesurer les surfaces des garanties financières ?
Oui. Je trace sur le levé les surfaces que demande votre dossier (S1, S2, remise en état, berges) et je les mesure, avec le cadastre, sur une cartographie du format A0 au A4. Votre géomètre, ou un géomètre partenaire, vise la cartographie.
Comment mesurer le fond d'un plan d'eau ?
Des sondes relevées sur l'eau, calées sur le levé drone, donnent le fond. Je le raccorde au terrain des berges mesuré par le drone : vous obtenez la profondeur en tout point, les isobathes et le volume d'eau.
Faut-il arrêter l'exploitation pendant le vol ?
Je prépare le vol avec le responsable du site : nous définissons ensemble la zone survolée, le créneau et les consignes pour les équipes, selon les règles du scénario de vol. Je retire du modèle de terrain les engins visibles sur les photos avant de calculer les volumes.
Faut-il une autorisation pour faire voler un drone sur une carrière ?
Le règlement européen (UE) 2019/947 encadre les vols de drone. Selon le risque, un vol relève de la catégorie « ouverte », avec des limites strictes (distance aux personnes, aux zones habitées…), ou de la catégorie « spécifique » : l'exploitant doit alors être déclaré auprès de l'autorité nationale (la DGAC en France) et voler selon un scénario standard, comme le STS-01, ou avec une autorisation. Sur les sites sensibles et réglementés, l'intervention se fait sous protocole.
Des stocks à cuber, une carrière à suivre ?
Parlons de votre carrière, ou essayez la démonstration : stocks, comparaison de deux levés et réaménagement, sur des données réelles.
