Chantiers et terrassement cubatures et suivi par drone
Pour les entreprises de terrassement et de travaux publics, les maîtres d'œuvre et les bureaux d'études VRD : je mesure par drone, sur toute l'emprise du chantier, les volumes déblayés et remblayés, le reste à terrasser par rapport au projet, les stocks et l'état des lieux.
Pourquoi lever un chantier par drone ?
Un vol couvre tout le chantier et mesure des millions de points, là où un relevé au sol en prend quelques profils. Les cubatures suivent le terrain réel, talus, risbermes et fonds de forme compris.
Le drone RTK et les points de contrôle mesurés au GPS RTK sur trépied calent chaque levé à quelques centimètres près. Deux levés successifs se superposent : l'écart entre eux mesure la terre déplacée, que vous pouvez facturer, contrôler ou justifier.
Le même levé sert au conducteur de travaux pour ses situations, au bureau d'études pour comparer au projet et au maître d'ouvrage pour suivre l'avancement.
Ce que je mesure, du premier coup de godet à la réception
- Déblais et remblaisvolumes déplacés entre deux levés, pour les situations de travaux mensuelles
- Écart au projetreste à déblayer et à remblayer, en carte et par zone, bilan des terres
- Stocks de chantierterre végétale, matériaux d'apport, déblais à évacuer : le volume de chaque tas
- État des lieux datéavant travaux, en fin de phase, à la réception : une trace mesurable du terrain
- Avancementlevé après levé, la progression des terrassements sur tout le chantier
- Plateformes, talus, pistesaltitudes, pentes en %, fruit des talus, profils en long et en travers
Le reste à terrasser, point par point

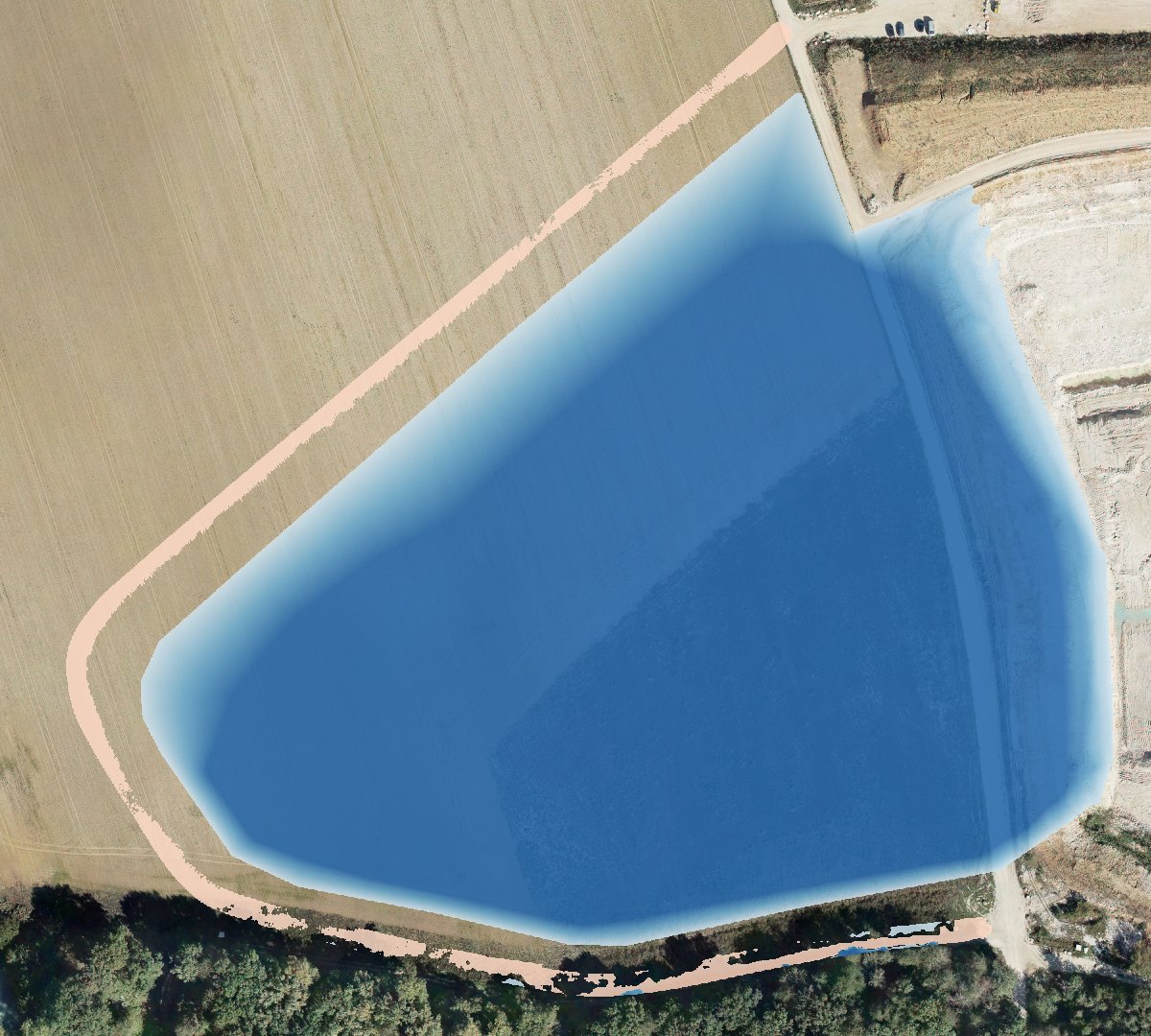

Le viewer compare le levé à la surface du projet tous les 20 cm : en bleu ce qu'il reste à déblayer, en rouge ce qu'il reste à remblayer. Vous lisez les volumes, le bilan des terres et le détail par zone dans l'espace en ligne.
- Déblai restant
- 984 500 m³
- Remblai restant
- 1 700 m³
- Excédent de matériaux
- 982 700 m³
- Emprise comparée
- 5,7 ha
Le projet d'exemple : l'extension d'une fouille dans le champ voisin, à 10 m de la piste déviée qui la contourne (chaussée de 7 m, pente en long limitée à 7 %). Le fond de fouille est à la cote du carreau existant, mesurée sur le même levé ; les talus descendent de la crête à la limite du fond, en pente douce au nord-ouest, en front raide au sud. Par zone : 791 100 m³ au fond de fouille, 192 800 m³ dans les talus, 1 700 m³ de remblai pour la piste.
Je l'ai reconstitué d'après l'extension réalisée ensuite, visible sur l'image aérienne en fond de carte du viewer : son fond de fouille recouvre 96 % du fond visible sur la photo.
Projet reconstitué pour la démonstration sur le terrain réel d'un levé. Données anonymisées : aucune coordonnée, altitudes relatives.
Entre deux levés, ce qui a été fait
- Déblai
- 90 500 m³
- Remblai
- 87 700 m³
Le même calcul sert aux situations de travaux : d'un levé à l'autre, le volume déblayé ou remblayé, zone par zone.

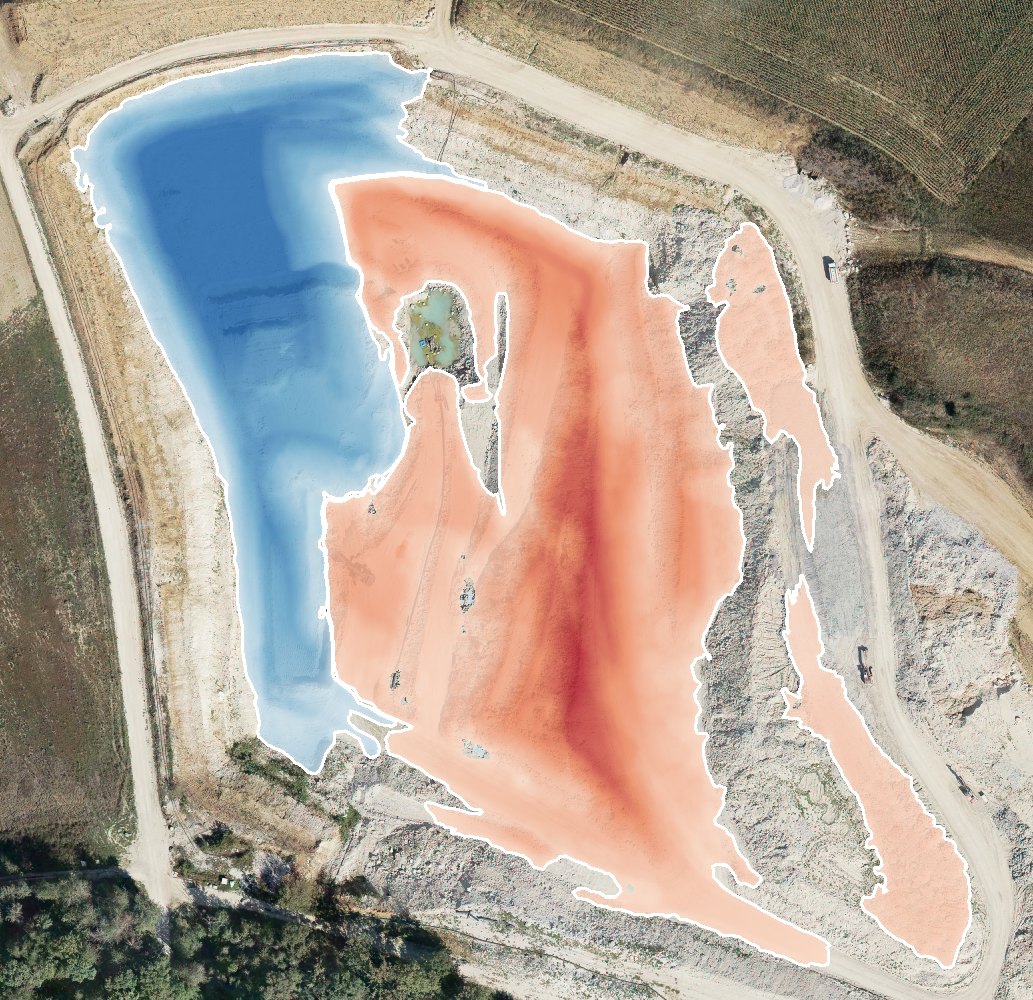

Ici, sur les données réelles du site, 90 500 m³ déblayés sur le front ouest du fond de fouille et 87 700 m³ remblayés à l'est. L'écart avec les volumes du rendu d'origine reste sous 0,5 %.
Du survol aux volumes, en 48 heures ouvrées
-
01
Préparation
Vous me transmettez l'emprise du chantier, son système de coordonnées et, si vous voulez une comparaison, la surface du projet ou le levé précédent. Je prépare le plan de vol et la zone survolée, et je vérifie les contraintes aériennes du site.
-
02
Le vol, organisé avec le chef de chantier
Je définis avec le chef de chantier le créneau, la zone survolée et les consignes pour les équipes, selon les règles du scénario de vol. Le drone RTK suit des lignes parallèles à hauteur constante ; au sol, des points de contrôle mesurés au GPS RTK sur trépied vérifient le calage. Je retire ensuite du modèle de terrain les engins présents au moment du vol.

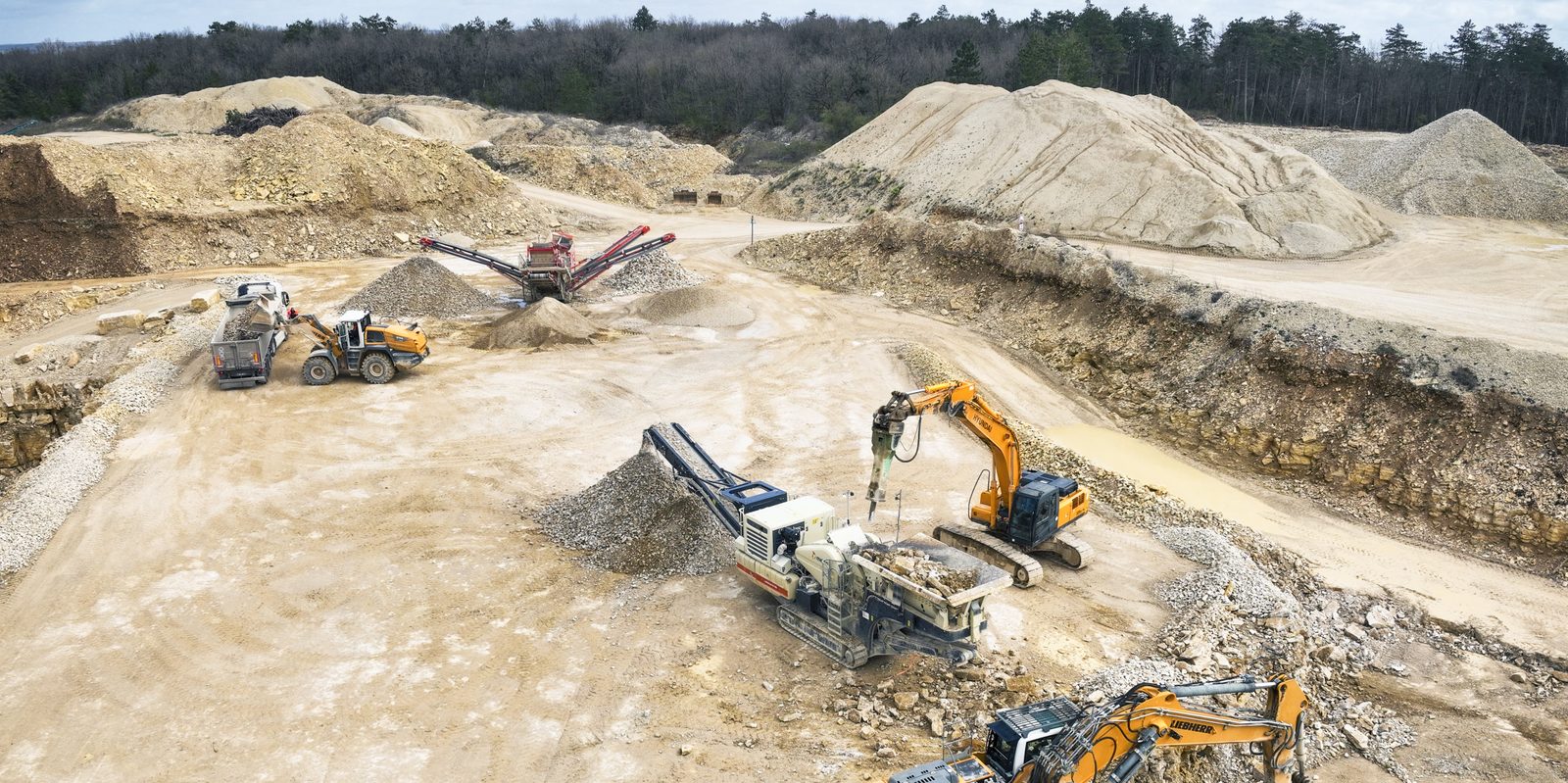

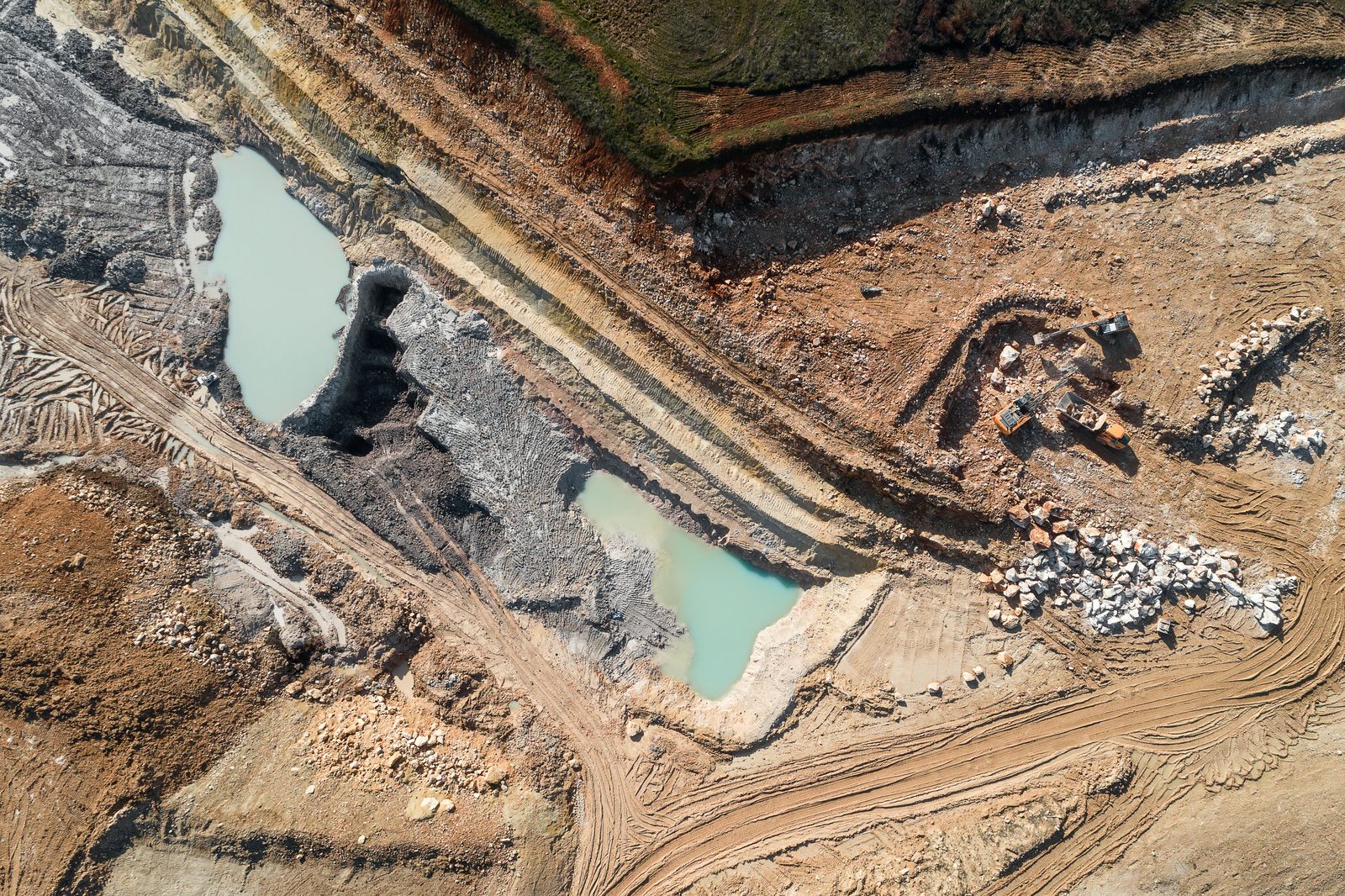

Engins, stocks et fronts de terrassement : le drone lève tout ce qu'il voit, je trie ensuite. -
03
Les volumes sous 48 h ouvrées
Je livre déblais, remblais, écart au projet et stocks sous 48 heures ouvrées après le vol : dans votre espace en ligne, et en PDF et CSV pour vos situations de travaux.
-
04
Les livrables complets sous 5 jours ouvrés
Orthophotographie, modèle de terrain, nuage de points, plans et fichiers pour vos logiciels suivent sous 5 jours ouvrés. Chaque levé reste consultable dans l'espace en ligne, pour le comparer aux suivants.
Des volumes à jour, dans vos outils
Un espace en ligne pour le chantier
Carte, mesures, volumes, comparaison entre deux levés ou avec le projet : vous consultez tout dans le navigateur, sans logiciel à installer, sur un espace privé protégé par un code d'accès. Conducteur de travaux, bureau d'études et maître d'ouvrage voient les mêmes chiffres.
Rapports de cubature
Volumes de déblai et de remblai, par zone et au total, carte des écarts, fiches de stocks : en PDF pour les situations et la réception, en CSV pour vos tableaux.
Les fichiers de vos logiciels
Surface du terrain en LandXML ou DXF 3D pour Covadis, Mensura ou Civil 3D, nuage de points LAS, LAZ ou E57, orthophotographie et modèle de terrain en GeoTIFF, plans DXF et PDF : dans le système de coordonnées du chantier.
Questions fréquentes
Quelle est la précision des cubatures par drone ?
Le drone RTK et les points de contrôle mesurés au GPS RTK sur trépied calent le modèle à quelques centimètres près. Le calcul porte sur des millions de points, ce qui compte sur un terrain irrégulier. Je retire la végétation haute et les engins du modèle de terrain avant le calcul.
Dans quel délai les volumes sont-ils livrés ?
Je livre les volumes (déblais, remblais, écart au projet, stocks) sous 48 heures ouvrées après le vol. Les livrables complets (orthophotographie, modèle de terrain, nuage de points, plans) suivent sous 5 jours ouvrés.
Faut-il arrêter le chantier pendant le vol ?
Je prépare le vol avec le chef de chantier : nous définissons ensemble la zone survolée, le créneau et les consignes pour les équipes, selon les règles du scénario de vol. Je retire du modèle de terrain les engins visibles sur les photos avant de calculer les volumes.
Dans quels formats les données sont-elles livrées ?
Selon vos logiciels : surface du terrain en LandXML ou en DXF 3D pour Covadis, Mensura ou Civil 3D ; nuage de points en LAS, LAZ ou E57 ; orthophotographie et modèle de terrain en GeoTIFF ; plans en DXF et PDF ; volumes en PDF et CSV.
Peut-on comparer le levé au projet ?
Oui. À partir de la surface du projet (LandXML, DXF 3D ou modèle de terrain), je calcule en chaque point l'écart entre le terrain levé et le projet : reste à déblayer, reste à remblayer, bilan des terres, par zone.
Faut-il une autorisation pour faire voler un drone sur un chantier ?
Les vols de drone sont encadrés par le règlement européen (UE) 2019/947. Selon le risque, un vol relève de la catégorie « ouverte », avec des limites strictes (distance aux personnes, aux zones habitées…), ou de la catégorie « spécifique » : l'exploitant doit alors être déclaré auprès de l'autorité nationale (la DGAC en France) et voler selon un scénario standard, comme le STS-01, ou avec une autorisation. Sur les sites sensibles et réglementés, l'intervention se fait sous protocole.
Un chantier à cuber, un projet à suivre ?
Parlons de votre chantier, ou essayez la démonstration : comparaison de deux levés et reste à terrasser, sur des données réelles.
